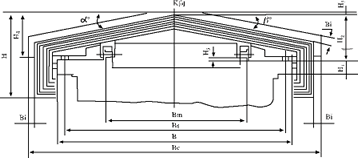

钢板机床导轨防护罩设计参数
|
代号 |
名 称 |
数据 |
备注 |
代号 |
名称 |
数据 |
备注 |
|
Le |
拉伸后长度 |
|
|
BS |
滚轮支承宽度 |
|
|
|
Lz |
压缩后长度 |
|
|
BM |
滑块支承宽度 |
|
|
|
Lt |
最大行程 |
|
|
a°、b° |
弓型倾角 |
|
|
|
B |
导轨宽度 |
|
|
n |
预计节数 |
|
|
|
Bc |
防护罩总宽 |
|
|
d |
钢板厚度 |
|
用户预选 |
|
H |
防护罩总高 |
|
|
|
安装孔 |
|
按用户要求 |
|
H1 |
导轨侧面高度 |
|
|
钢板材料 |
1Gr13 |
2Cr13 |
用户选定 |
|
H2 |
导轨上护罩高度 |
|
|
支撑形式 |
滚轮 |
滑块 |
用户选定 |
|
H3 |
安装位置高度 |
|
|
配套机床型号 |
|
|
|
|
H4 |
安装板高度 |
|
|
订货单位 |
|
|
|
|
H5 |
滚轮高度 |
|
|
联系人 |
|
电话 |
|
|
注：1. 用户订货时只要填明上数据、选定材料，我厂代为设计、制造。
2. 如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求。
3. 每种防护罩填写一张。如样本不够，可复印填写。 |
|
|
