| 特点：耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。 |
|
TP45系列工程塑料拖链 |
|
型号 |
内腔（高X宽） |
外腔（高X宽） |
|
节距 |
不支撑长度（M） |
型式 |
|
|
|
|
63.75.100 125.150.200 250.300 |
|
|
桥式四片装上下盖可开 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四片装可打开 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：本系列拖链为拼装式，可以50.75.100.125.150为单位拼装增宽。 |
|
|
 |
塑料拖链选用原则
|
◇内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10％的高度空间作为塑料拖链内高。如果重叠按重叠后实际高度作为 考高度。
◇内宽：选择较粗的一些电缆、油管、气管、水管等， 其外经之和作为拖链内宽的参考，并留有至少10％ 的宽度空间。
◇弯曲半径：选择内置电缆．油管、气管、水管等中 最大的弯曲半径作为对考值并留有10％以上的空间 |
|
|

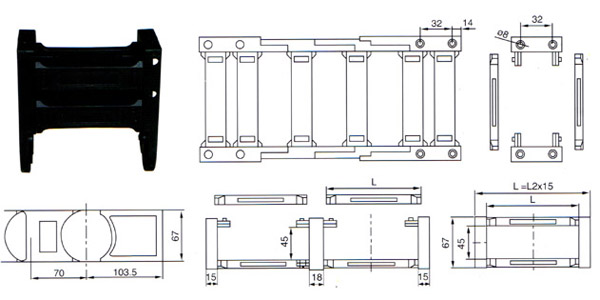

TP45系列工程塑料拖链联接器示意图 |
|
|
| |
| |
|
