塑料拖链

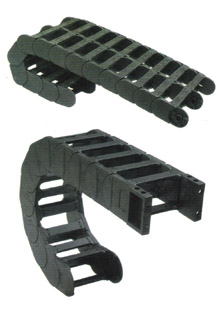

TP80型普通工程塑料拖链

特点:耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。

TP80系列工程塑料拖链

型号
内腔(高X宽)
外腔(高X宽)
弯曲半径(R)
节距
不支撑长度(M)
型式
80.75
80x75
108x110

150.200

250.300

110
3000
四片装加重型拼装式
80.95
80x95
113x141
110
3000
80.125
80x125
113x171
110
3000
80.150
80x150
113x196
110
3000
80.175
80x175
113x221
110
3000
80.200
80x200
113x246
110
3000
80.250
80x250
113x296
110
3000
80.275
80x275
113x321
110
3000
80.300
80x300
113x346
110
3000
80.325
80x325
113x371
110
3000
80.350
80x350
113x396
110
3000
80.375
80x375
113x421
110
3000
80.100
80x100
108x136
110
3000
注:本系列拖链为拼装式,可以95.125.150.175.200.250为单位拼装增宽。
TP80系列工程塑料拖链联接器示意图
拖链的用途与特点 拖链的结构
◆适合于使用在往复运动的场合,能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。
◆拖链每节部能打开,便于安装和维修。运动时噪音 低、耐磨、可高速运动。
◆拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机,机械手、起重运 输设备、自动化仓库等。
◆拖链外形似坦克链,由众多单元链节组成,链节之间转动自如。
◆相同系列的拖链内高、外高、节距相同.拖链内高、弯曲半径R可有不同的选择。
◆单元链节由左右链板和上下盖板组成,拖链每节部能打开.装拆方便.不必穿线,打开盖板后即可把电缆、油管、气管等放入拖链内。
◆另可提供分隔片,将链内空间按需要分隔开。
