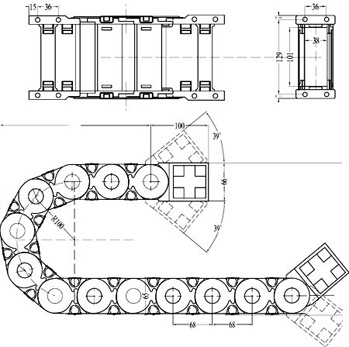

型号 |
内腔(高×宽) |
外径(高×宽) |
弯曲半径(R) |
节距 |
不支撑长度 |
型式 |
38.100 |
38×100 |
66×129 |
100 |
68 |
15 |
上下盖均可开,滚轮桥式、滚轮全封闭 |
|
| 拖链长度和安装高度计算 |
拖链长度L=S/2+pR+P(2-3)T
拖链安装高度H=2R+Ha+0.1Ha
|
固定点在运行行程中间时（即P=0） |
| 注：滑运运行拖链的长度和安装高度请 来电咨询 |
拖链选用原则 |
◇内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10％的高度空间作为拖链内高Hi。如果重叠按重叠后实际高度作为 考高度。
◇内宽：选择较粗的一些电缆、油管、气管、水管等， 其外经之和作为拖链内宽的参考，并留有至少10％ 的宽度空间。
◇弯曲半径：选择内置电缆．油管、气管、水管等中 最大的弯曲半径作为对考值并留有10％以上的空间
拖链内置电缆、油管、水管、气管的放置原则
◇应该留有15％的剩余空间，让内置电缆、油管等可 以自由活动，在半径方向上对拖链不产生拉力。
◇直径差别大的导线应该分开铺设，重量平均分布．必要时可用分隔片分开。
◇在高速或高频率运行时，要尽量使导线在水平上相 互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片 |
|

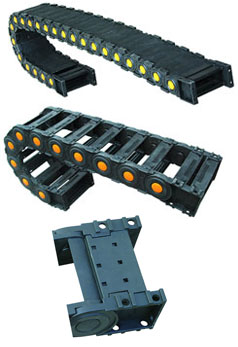

拖链的用途与特点 |
◆适合于使用在往复运动的场合，能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。
◆拖链每节部能打开，便于安装和维修。运动时噪音 低、耐磨、可高速运动。
◆拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机，机械手、起重运 输设备、自动化仓库等。 |
|
|
| |
| |
|
