拖链/TL-1型工程塑料拖链

您可以在这个网页上浏览拖链,机床拖链/TL-1型工程塑料拖链系列产品的相关图片，图片仅做参考。如果想获得拖链,机床拖链,TL-1型工程塑料拖链系列产品的详细情况请和我们联系。

进入机床拖链产品目录

在线咨询平台

对我们销售的产品感兴趣？您可以进入在线咨询留言进行咨询，以便帮助您获得更多的产品信息。

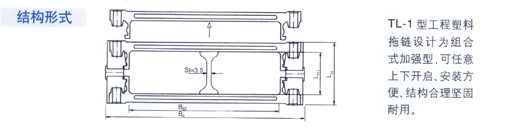

TL-1型工程塑料拖链（加强型）系列产品图片及技术参数

TL-2型工程塑料拖链（半封闭型） TL-3型工程塑料拖链（全封闭型）

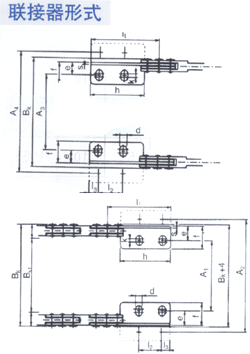

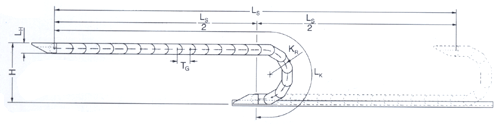

外型尺寸	内腔规格	弯曲半径参数	节距	联结器参数
				A1	A2	A3	A4	d	e	f	k	h	L1	L2	L3	L4
50 X 100	30 X 60	100 150 200	65	64	126	56	119	6.4	20	35	10	75	95	35	15	3
50 X 125	30 X 60	100 150 200	65	89	151	82	144	6.4	20	35	10	75	95	35	15	3
50 X 150	30 X 115	100 150 200	65	114	176	107	169	6.4	20	35	10	75	95	35	15	3
50 X 175	30 X 135	100 150 200	65	139	201	132	194	6.4	20	35	10	75	95	35	15	3
60 X 100	40 X 60	100 150 200	75	59	133	51	125	6.4	25	45	10	95	115	35	15	3
60 X 125	40 X 85	100 150 200	75	84	158	76	150	6.4	25	45	10	95	115	35	15	3
60 X 150	40 X 110	100 150 200	75	09	183	101	175	6.4	25	45	10	95	115	35	15	3
60 X 175	40 X 135	100 150 200	75	134	208	126	200	6.4	25	45	10	95	115	35	15	3
70 X 150	45 X 102	150 200 250	90	84	200	79	193	8.4	30	55	10	105	125	40	20	3
70 X 175	45 X 152	150 200 250	90	111	225	104	218	8.4	30	55	10	105	125	40	20	3
70 X 200	40 X 152	150 200 250	90	136	250	129	243	8.4	30	55	10	105	125	40	20	3
70 X 225	45 X 175	150 200 250	90	161	275	154	268	8.4	30	55	10	105	125	40	20	3
80 X 150	55 X 102	150 200 250	100	96	190	89	183	8.4	30	55	10	115	135	40	20	3
80 X 175	55 X 125	150 200 250	100	121	215	114	208	8.4	30	55	10	115	135	40	20	3
80 X 200	55 X 152	150 200 250	100	146	240	139	233	8.4	30	55	10	115	135	40	20	3
80 X 225	55 X 175	150 200 250	100	171	265	164	258	8.4	30	55	10	115	135	40	20	3
90 X 200	65 X 150	200 250 300	110	140	250	133	243	8.4	30	55	10	115	145	40	20	3
90 X 250	65 X 200	200 250 300	110	190	300	183	293	8.4	30	55	10	115	145	40	20	3
90 X 300	65 X 250	200 250 300	110	240	350	233	343	8.4	30	55	10	115	145	40	20	3
90 X 350	65 X 300	200 250 300	110	290	400	283	393	8.4	30	55	10	115	145	40	20	3
100 X 200	75 X 150	200 250 300	120	140	250	133	243	8.4	30	55	10	115	155	40	20	3
100 X 250	75 X 200	200 250 300	120	190	300	183	293	8.4	30	55	10	115	155	40	20	3
100 X 300	75 X 250	200 250 300	120	240	350	233	343	8.4	30	55	10	115	155	40	20	3
100 X 350	75 X 300	200 250 300	120	290	400	283	393	8.4	30	55	10	115	155	40	20	3
