拖链/TL-3型工程塑料拖链

您可以在这个网页上浏览拖链/TL-3型工程塑料拖链系列产品的相关图片，图片仅做参考。如果想获得拖链/TL-3型工程塑料拖链系列产品的详细情况请和我们联系。

进入机床拖链产品目录

在线咨询平台

对我们销售的产品感兴趣？您可以进入在线咨询留言进行咨询，以便帮助您获得更多的产品信息。

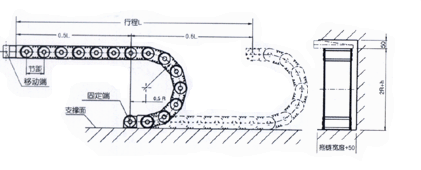

TL-3型工程塑料拖链（全封闭型）系列产品图片及技术参数

TL-1型工程塑料拖链（加强型） TL-2型工程塑料拖链（半封闭型）

全封闭式,可防止灰尘及异物进入损坏电。
由一节节组成，可自行调整长度，装卸简单。
耐磨、耐冲击、强度高、重量轻，适合快速移动。
结构坚固，不会变形。

封闭链节四面均可打开

系列订购时，除应注意尺寸大小外，还应注意将采用何种联结器。

联结器

规格参数表

外型规格	内腔规格	弯曲半径	节距	A1	A	B	C	D	E	F	a
30 X 50	23 X 38	75	35	a	40	40	61	61	0.7	a	a
45 X 90	30 X 70	90	50	95	83	18	10	18	57	5.5	四片装可打开
55 X 125	35 X 100	150	70	120	110	20	12	20	63	5.5	四片装可打开
55 X 175	35 X 150	150	70	175	163	26	13	26	81	6.2	四片装可打开
65 X 125	45 X 100	150	70	135	118	26	13	26	81	6.2	四片装可打开
65 X 175	45 X 150	150	70	175	162	26	13	26	81	6.2	四片装可打开
75 X 175	55 X 150	150	80	185	168	30	15	30	98	6.2	四片装可打开
75 X 175	55 X 200	150	80	230	208	30	15	30	98	6.2	四片装可打开
