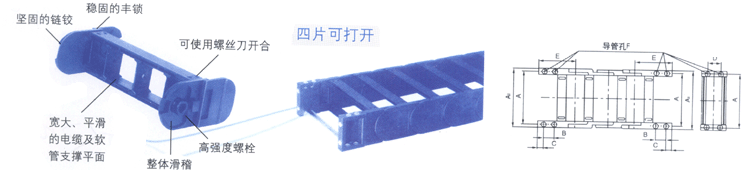

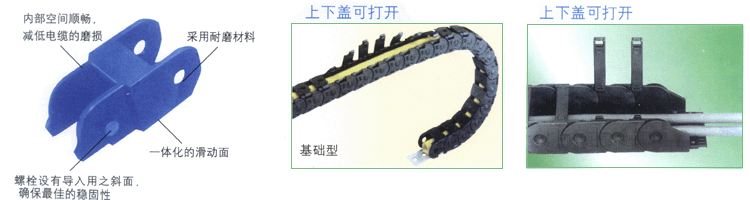

TL-2型工程塑料拖链（半封闭型）系列产品图片及技术参数

TL-1型工程塑料拖链（加强型） TL-3型工程塑料拖链（全封闭型）

外型规格	内腔规格	弯曲半径	节距	A1	A	B	C	D	E	F	G	a
18 X 25	13 X 15	30	22	A	25	A	15	14	A	A	A	下盖打开
20 X 35	15 X 25	40	25	A	25	A	15	14	A	A	A	下盖打开
25 X 35	18 X 25	43	30	A	11	35	22	21	32	10	5.5	下盖打开
35 X 65	22 X 50	70	45	A	25	65	25	24	62	10	5.5	下盖打开
45 X 75	30 X 55	90	50	80	68	18	10	18	57	5.5	A	四片装可打开
45 X 90	30 X 75	90	50	95	83	18	10	18	57	5.5	A	四片装可打开
50 X 90	35 X 75	90	50	100	90	18	10	18	57	5.5	A	上盖打开
55 X 115	35 X 100	100	55	120	110	20	12	20	63	5.5	A	上盖打开
55 X 125	35 X 105	100	70	135	118	26	13	26	81	6.2	A	四片装可打开
55 X 175	35 X 150	150	70	140	120	28	15	28	85	6.2	A	四片装可打开
55 X 225	35 X 200	150	70	145	125	30	18	30	90	6.2	A	四片装可打开
65 X 125	45 X 200	150	70	135	118	26	13	26	81	6.2	A	四片装可打开
65 X 175	45 X 150	150	70	175	163	26	13	26	81	6.2	A	四片装可打开
65 X 225	45 X 200	150	70	245	233	26	13	26	81	6.2	A	四片装可打开
75 X 125	55 X 100	150	80	165	148	30	15	30	98	6.2	A	四片装可打开
75 X 175	55 X 150	150	80	185	168	30	15	30	98	6.2	A	四片装可打开
75 X 225	55 X 200	150	80	230	208	30	15	30	98	6.2	A	四片装可打开
